PROC002 - Nova DC-e

1. Introdução

      Essa documentação visa descrever o cadastro de um novo tipo de documento no GerencieAqui, a DC-e (Declaração de Conteúdo Eletrônica).

2. Processos

Processo

Envolvidos

Dados de Entrada

Dados de Saída
ROC001 - Listagem de DC-e   Listagem das DC-e lançadas


PROC002 - Nova DC-e -

Novas DC-e ou edição de DC-e já lançadas

DC-e cadastrada ou alterada

Processos Relacionados

PROC001 - Listagem de DC-e

Especificação Funcional

PROC002 Novo DC-e

Protótipo de Tela:

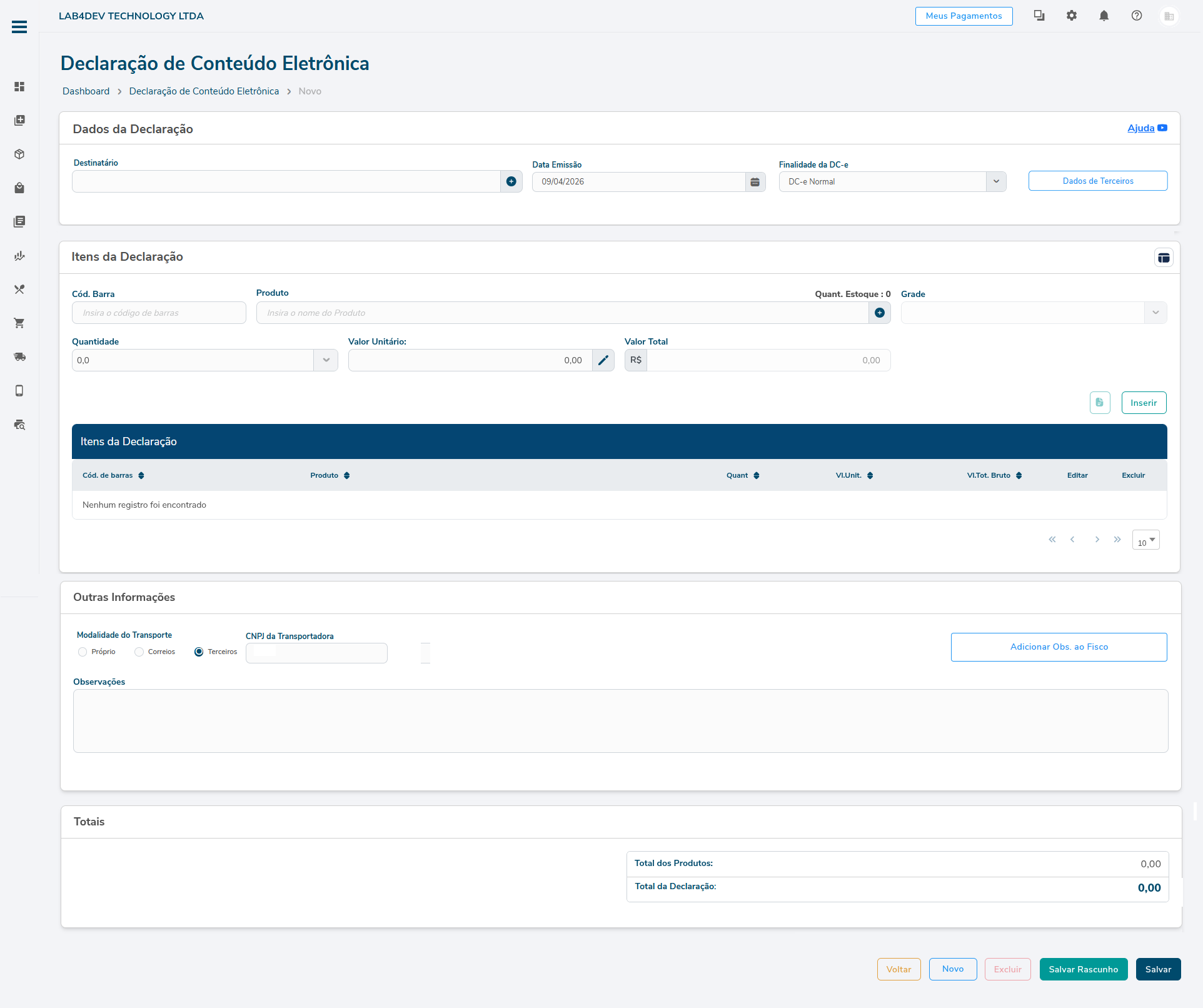

Imagem I - Protótipo de tela para o lançamento de uma nova DC-e.



Descrição dos Campos:

Campo

Tipo

Tamanho

Obrig. ?

Máscara

Observações
Destinarário AutoComplete 60 Sim
Data Emissão Datepicker N/A Sim DD/MM/YYYY
Finalidade da DC-e Combobox 20 Sim   A escolher entre: DCe Normal
Dados de Terceiros Botão - - - -
Código de Barras Texto 14 Não
Nome AutoComplete 120 Sim
Quant. Estoque Label - -
Grade Combobox 60 Não
Quantidade Decimal 11v4 Sim
Valor Unitário Decimal 11v10 Sim
Valor Total Decimal 13v2 Sim
Informações complementares


 Botão - -
Inserir Botão - -
Código de Barras Column Header - -
Nome Column Header - -
Quantidade Column Header - -
Valor Unitário Column Header -
Valor Total  Column Header -
Editar image-1775818796446.png Botão -
Excluir image-1775818782446.png Botão -
Modalidade de Transporte RadioButton - Sim   A escolher entre: Próprio, Correios e Terceiros
CNPJ da Transportadora  Texto 18   00.000.000/0000-00 Máscara de CNPJ padrão do sistema
Adicionais Obs. ao Fisco Botão
Observações Texto 5000
Total dos Produtos Label -
Total da Declaração Label -
Voltar Botão -
Novo Botão -
Excluir Botão -
Salvar Rascunho Botão -
Salvar Botão -

Regras de Interface:

1. Destinatário: placeholder: "Insira o nome do Destinatário". A partir da terceira letra digitada, deve ser exibida a lista de 10 clientes possíveis para seleção.
2. Data Emissão: valor padrão: data considera como "hoje".
3. Finalidade da DC-e: valor padrão: "DC-e Normal". Por enquanto é a única opção disponível.
4. Dados de Terceiros: o clique no botão deve iniciar o PROC002.1 Informação de Dados de Terceiros.
5. Código de Barras: placeholder: “Insira o código de barras”. A partir da inserção ou leitura de um código de barras existente, as informações vinculadas (nome e valor unitário) ao cadastro do produto inserido deverão ser atualizadas em tela.
6. Nome: placeholder: "Insira o nome do Produto". A partir da terceira letra digitada, deve ser exibida a lista de 10 produtos possíveis para seleção.
7. Quant. Estoque: deve exibir o saldo de estoque do produto.
8. Grade: desabilitado por padrão. Deve ser habilitado somente quando um produto vinculado a uma variação for inserido. Nesse caso, o placeholder se torna "Selecione" e na combobox é possível selecionar qual a grade vinculada,
9. Quantidade: placeholder: 0,0.
10. Valor Unitário: placeholder: 0,0.
11. Valor Total: placeholder: 0,0. Campo desabilitado por padrão.
12. Informações Complementares image-1775846578167.png: o clique no botão deve realizar a abertura da dialog para inserção de informações complementares sobre o produto específico. O tamanho do campo é de 500 caracteres e a informação só a é salva com o clique no botão "Salvar". (O layout está antigo, seguir o novo padrão).

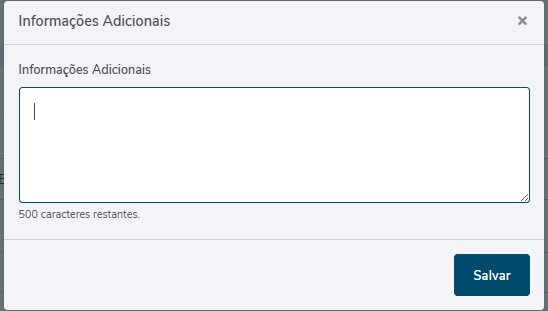

Imagem II - Protótipo de tela para a inserção de informações adicionais do produto.

12. Inserir: o botão inserir deve realizar a validação dos campos obrigatórios para a inserção de um produto. Caso algum campo não esteja preenchido, exibir uma mensagem de Erro (vermelha) com o campo correspondente. Exemplo: Erro! Informe [O/A CAMPO X]. Caso todos os campos obrigatórios estejam preenchidos, o produto deve inserido na grid de listagem de produtos inseridos.
13. Editar image-1775818796446.png: o clique no botão de editar dialog de edição de quantidade e valor unitário do produto inserido. A informação só a é salva com o clique no botão "Salvar". (O layout está antigo, seguir o novo padrão).

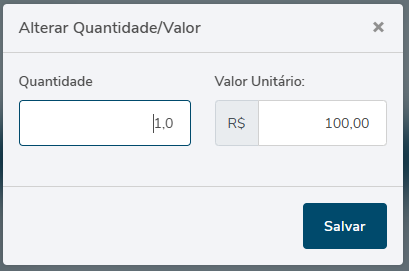

Imagem III - Protótipo de tela para a edição dos valores do produto.

14. Excluir image-1775818782446.png: o clique no botão deve exibir a mensagem de confirmação "Você realmente deseja excluir este produto?" Caso sim, o produto deve ser removido da grid. Caso não, nada deverá ser feito,
15. Modalidade de Transporte: valor padrão: Próprio.
16. CNPJ da Transportadora: campo desabilitado por padrão. Deve estar habilitado somente quando  a modalidade de transporte selecionada for "Terceiros".
17. Adicionar Obs. ao Fisco: o clique no botão deve iniciar o PROC002.2 Adicionar Obs ao Fisco.
18. Adicionar Obs. Marketplace: o clique no botão deve iniciar o PROC002.3 Adicionar Obs Marketplace.
19. Total dos Produtos: exibe o somatório total de todos os produtos inseridos.
20. Total da DC-e: exibe o somatório total de todos os produtos inseridos (total da DC-e).
21. Voltar: o clique no botão "Voltar" deve retornar a página de listagem.
22. Novo: o clique no botão deve recarregar a página iniciando uma nova DC-e, descartando alterações feitas.
23. Excluir: o clique no botão deve exibir uma mensagem de confirmação "Você realmente deseja excluir essa DC-e?" Caso não, nada a fazer. Caso sim e o documento puder ser excluido, retornar para a tela de listagem.
24. Salvar Rascunho: deve validar os campos de preenchimento obrigatório e caso um ou mais campos não estejam preenchidos, deve exibir uma mensagem de erro para cada um, assinalando a necessidade de preenchimento. Exemplo "Erro! O campo [X] é de preenchimento obrigatório!". Caso a DC-e possa ser salva, exibir a mensagem de sucesso (verde) "Salvo com sucesso" e manter o usuário na mesma página.
25. Salvar: deve validar os campos de preenchimento obrigatório e caso um ou mais campos não estejam preenchidos, deve exibir uma mensagem de erro para cada um, assinalando a necessidade de preenchimento. Exemplo "Erro! O campo [X] é de preenchimento obrigatório!". Caso a DC-e possa ser salva, exibir a mensagem de sucesso (verde) "Salvo com sucesso" e redirecionar o usuário para a tela de listagem.

Regras de Negócio:

1. Valor Total: o valor total é calculado a partir da multiplicação entre o Valor Unitário e a Quantidade.
2. Excluir: deve validar se o DC-e pode ser excluido e realizar a exclusão do registro no banco de dados, caso sim.
3. Salvar Rascunho: caso o DC-e possa ser salvo, deve realizar o salvamento do registro no banco de dados.
4. Salvar: caso o DC-e possa ser salvo, deve realizar o salvamento do registro no banco de dados.

PROC002.1 Informação de Dados de Terceiros

Protótipos de Tela:

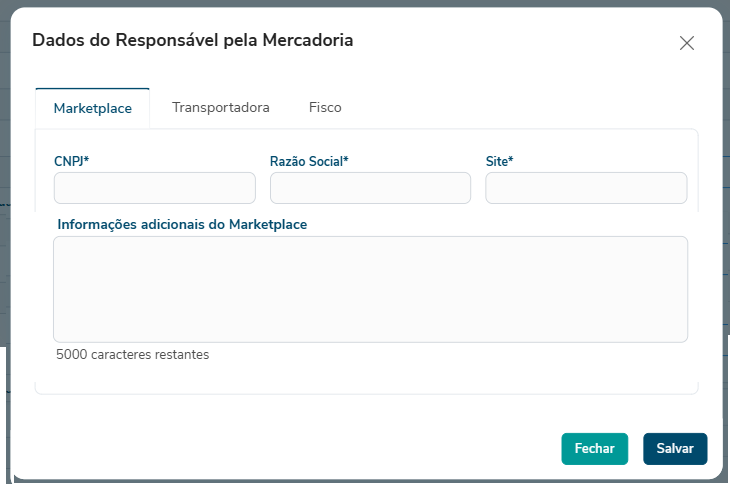

Imagem IV - Dados do Responsável pela Mercadoria I - Marketplace

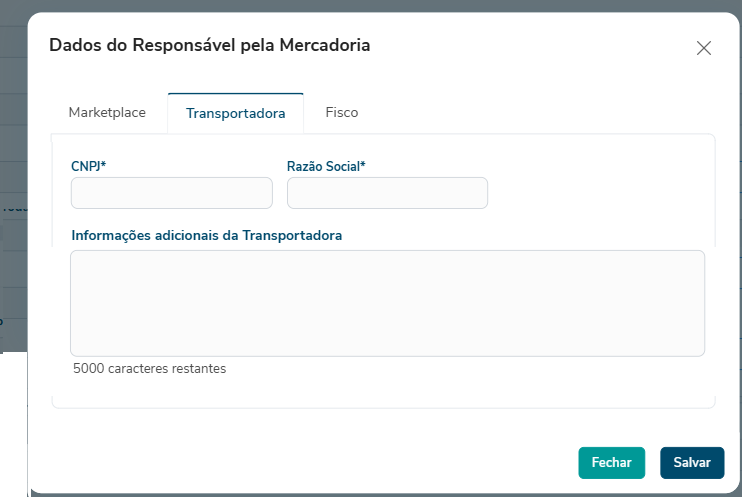

Imagem V - Dados do Responsável pela Mercadoria II - Transportadora

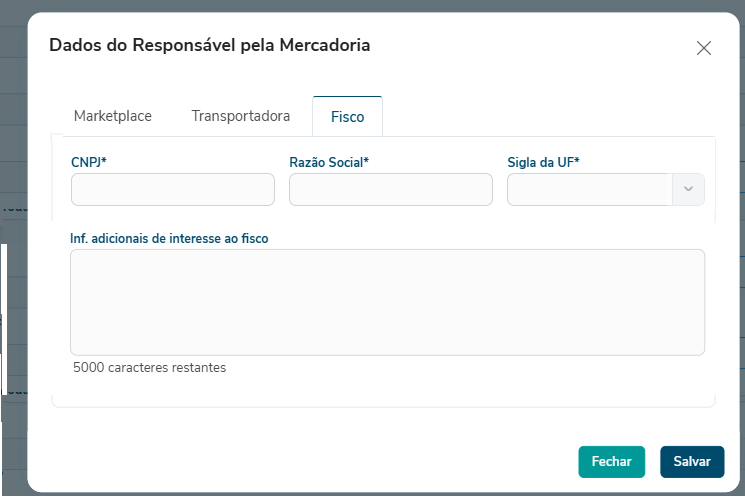

Imagem VI - Dados do Responsável pela Mercadoria III - Fisco


Descrição dos Campos:

Campo

Tipo

Tamanho

Obrig. ?

Máscara

Observações
Marketplace
CNPJ* Texto 18 Sim, para o grupo 00.000.000/0000-00 Máscara padrão de CNPJ do sistema
Razão Social* Texto 60 Sim, para o grupo
Site* Texto 120 Sim, para o grupo
Informações Adicionais do Marketplace Texto 5000
Transportadora
CNPJ* Texto 18 Sim, para o grupo 00.000.000/0000-00 Máscara padrão de CNPJ do sistema
Razão Social* Texto 60 Sim, para o grupo
Informações Adicionais da Transportadora Texto 5000
Fisco
CNPJ* Texto 18 Sim, para o grupo 00.000.000/0000-00 Máscara padrão de CNPJ do sistema
Razão Social* Texto 60 Sim, para o grupo
Sigla da UP* Texto 2 Sim, para o grupo   A escolher entre: vazio,

AC, AL, AP, AM, BA, CE, DF, ES, GO, MA, MT, MS, MG, PA, PB, PR, PE, PI, RJ, RN, RS, RO, RR, SC, SP, SE, TO
Informações Adicionais de interesse ao Fisco Texto 5000

Regras de Interface:

1. CNPJ*: placeholder (1): "Insira o CNPJ do Martketplace ".  Placeholder (2): "Insira o CNPJ da Transportadora".  Placeholder (3): "Insira o CNPJ do Orgão ".
2. Razão Social*: placeholder (1): "Insira a Razão Social do Martketplace ".  Placeholder (2): "Insira a Razão Social da Transportadora".  Placeholder (3): "Insira a Razão Social do Orgão ".
3. Site*: placeholder: "Digite o endereço do site do Marketplace".
4. Informações Adicionais do Marketplace: a quantidade de caracteres restantes deve ser atualizada conforme as informações são inseridas.
5. Informações Adicionais da Transportadora: a quantidade de caracteres restantes deve ser atualizada conforme as informações são inseridas.
6. Sigla da UF: valor padrão: vazio.
7. Informações Adicionais de interesse ao Fisco: a quantidade de caracteres restantes deve ser atualizada conforme as informações são inseridas.
8. Fechar: tanto o botão fechar quando o X no canto superior direito devem fechar a dialog sem salvar nenhuma alteração.
8. Salvar: as abas são de preenchimento exclusivo, ou seja, somente uma das abas poderá estar preenchida. Caso informações de duas abas diferentes estivem preenchidas, deverá ser exibida a mensagem de erro: "Erro! Informe somente um terceiro para envio da DC-e!". O botão deve validar também os campos de preenchimento obrigatório para a opção selecionada e retornar uma mensagem de erro para cada um dos campos não preenchidos: "Erro! O campo [X] é de preenchimento obrigatório!. Caso as informações possam ser salvas, a dialog deve ser fechada. As informações são virtuais e só serão salvas no banco com o botão principal da página.

PROC002.2 Adicionar Obs. ao Fisco

Protótipos de Tela:

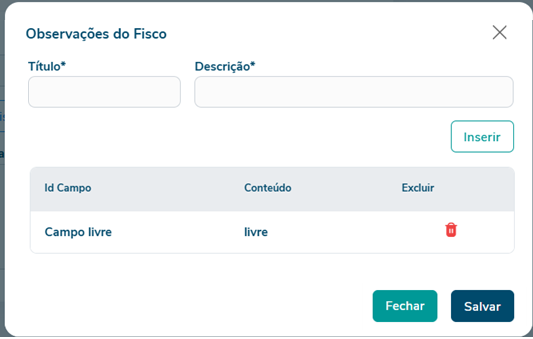

Imagem VII - Informações livres direcionadas ao Fisco.

Descrição dos Campos:

Campo

Tipo

Tamanho

Obrig. ?

Máscara

Observações
Título* Texto 20 Sim
Descrição* Texto 60 Sim
Inserir Botão - -
Id Campo Column Header - -
Conteúdo Column Header - -
Excluirimage-1775913520553.png Botão - -
Fechar Botão - -
Salvar Botão - -



Regras de Interface:

1. Titulo*: placeholder: "Informe e identificação do campo".
2. Descrição*: placeholder: "Informe o conteúdo do campo".
3. Inserir: deve validar se os campos obrigatórios estão preenchidos. Caso não, exibir uma mensagem de erro para cada um dos campos: "Erro! O campo [X] é de preenchimento obrigatório!". Caso sim, tornar as informações visiveis na listagem abaixo.
3. Excluir image-1775913520553.png: o clique no botão deve excluir a respectiva linha do grid.
4. Fechar: o clique no botão deve fechar a dialog sem salvar as alterações realizadas.
5. Salvar: o clique no botão deve fechar a dialog salvando as alterações realizadas. As informações são virtuais e só serão salvas no banco com o botão principal da página.

PROC002.2 Adicionar Obs. Marketplace



Protótipo de Tela:

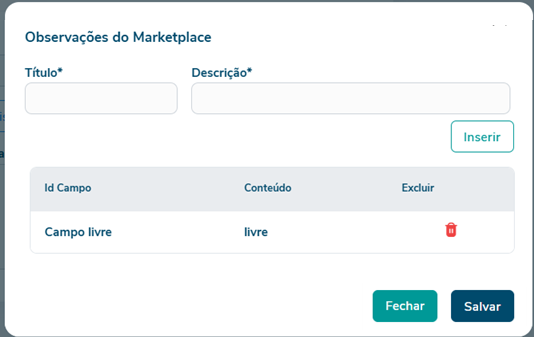

image-1775913293620.pngImagem VII - Informações livres direcionadas ao Marketplace.

Descrição dos Campos:

Campo

Tipo

Tamanho

Obrig. ?

Máscara

Observações
Título* Texto 20 Sim
Descrição* Texto 60 Sim
Inserir Botão - -
Id Campo Column Header - -
Conteúdo Column Header - -
Excluirimage-1775913520553.png Botão - -
Fechar Botão - -
Salvar Botão - -



Regras de Interface:

1. Titulo*: placeholder: "Informe e identificação do campo".
2. Descrição*: placeholder: "Informe o conteúdo do campo".
3. Inserir: deve validar se os campos obrigatórios estão preenchidos. Caso não, exibir uma mensagem de erro para cada um dos campos: "Erro! O campo [X] é de preenchimento obrigatório!". Caso sim, tornar as informações visiveis na listagem abaixo.
3. Excluir image-1775913520553.png: o clique no botão deve excluir a respectiva linha do grid.
4. Fechar: o clique no botão deve fechar a dialog sem salvar as alterações realizadas.
5. Salvar: o clique no botão deve fechar a dialog salvando as alterações realizadas. As informações são virtuais e só serão salvas no banco com o botão principal da página



Questões Técnicas:

Deverão ser criadas novas tabelas no banco de dados para armazenamento das novas informações.

CREATE TABLE `dce` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `criacaoHorario` bigint(20) DEFAULT NULL,
  `criacaoUsuario` int(11) DEFAULT NULL,
  `data` bigint(20) NOT NULL,
  `ultimoHorario` bigint(20) DEFAULT NULL,
  `ultimoUsuario` int(11) DEFAULT NULL,
  `usuarioId` bigint(20) NOT NULL,
  `empresaId` bigint(20) DEFAULT NULL,
  `clienteId` bigint(20) DEFAULT NULL,
  `cnpjMarketplace` varchar(18) DEFAULT '',
  `razaoMarketplace` varchar(60) DEFAULT '',
  `siteMarketplace` varchar(120) DEFAULT '',
  `infoAdMarketplace` varchar(5000) DEFAULT NULL,
  `cnpjTransportadora` varchar(18) DEFAULT '',
  `razaoTransportadora` varchar(60) DEFAULT '',
  `infoAdTransportadora` varchar(5000) DEFAULT NULL,
  `cnpjFisco` varchar(18) DEFAULT '',
  `razaoFisco` varchar(60) DEFAULT '',
  `ufFisco` varchar(2) DEFAULT '',
  `infoAdFisco` varchar(5000) DEFAULT NULL,
  `valorTotal` decimal(13,2) DEFAULT NULL,
  `valorTotalLiquido` decimal(13,2) DEFAULT NULL,
  `modalidadeTransporte` int(1) DEFAULT 0,
  `cnpjTerceiros` varchar(18) DEFAULT '',
  `observacao` varchar(5000) DEFAULT NULL,
  `DCe_stAssinado` bit(1) NOT NULL,
  `DCe_stAutorizado` bit(1) NOT NULL,
  `DCe_stCancelado` bit(1) NOT NULL,
  `DCe_stEnviado` bit(1) NOT NULL,
  `DCe_stValidado` bit(1) NOT NULL,
  `ambiente` varchar(255) DEFAULT NULL,
  `cDV` int(11) NOT NULL,
  `cMDFe` int(11) NOT NULL,
  `caminhoArquivoXML` varchar(255) DEFAULT NULL,
  `chaveAcesso` varchar(255) DEFAULT NULL,
  `chaveConf` varchar(255) DEFAULT NULL,
  `finalidade` int(11) NOT NULL,
  `modelo` int(11) NOT NULL,
  `numeroDCe` int(11) NOT NULL,
  `procEmi` int(11) NOT NULL,
  `protAutoriza` varchar(255) DEFAULT NULL,
  `serie` int(11) NOT NULL,
  `tpEmis` int(11) NOT NULL,
  `tpEmit` int(11) NOT NULL,
  `ufEmit` varchar(255) DEFAULT NULL,
  `verProc` varchar(255) DEFAULT NULL,
  `geradoEstoque` bit(1) DEFAULT b'0',
  `cteVinculado` varchar(255) DEFAULT NULL,
)

//validar o lote na tabela da NFe

CREATE TABLE `dceitem` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `criacaoHorario` bigint(20) DEFAULT NULL,
  `criacaoUsuario` int(11) DEFAULT NULL,
  `ultimoHorario` bigint(20) DEFAULT NULL,
  `ultimoUsuario` int(11) DEFAULT NULL,
  `informacoesAdicionais` varchar(500) DEFAULT NULL,
  `quant` decimal(19,10) DEFAULT NULL,
  `vlTotal` decimal(19,2) DEFAULT NULL,
  `vlTotalLiq` decimal(19,2) DEFAULT NULL,
  `vlUnit` decimal(19,10) DEFAULT NULL,
  `produtoId` bigint(20) DEFAULT NULL,
  `nomeProduto` varchar(120) DEFAULT NULL,
  `dceId` bigint(20) DEFAULT NULL,
  `gradeId` bigint(20) DEFAULT 0,
  `tabelaPreco` varchar(100) DEFAULT '',
  `valorCusto` decimal(19,4) DEFAULT 0.0000,
  `tipovariacao` varchar(255) DEFAULT NULL,
  `variacaoEstoque` bigint(20) NOT NULL DEFAULT 0,
)
