PROC002 - Nova DC-e

	Projeto/Sistema: GERENCIAMENTO DE PROJETOS	Versão do Template: 1.2
	Processo: Descrição Processo	Versão do Documento: 1.0
	Responsável(eis):  -	Data:  05/01/2026

1. Introdução

Este processo visa exemplificar a documentação padrão

2. Processo (adicionar fluxograma exemplo)



I - Fluxograma Exemplo



Processo	Envolvidos	Dados de Entrada	Dados de Saída
Processo	N/A	N/A	N/A

Processos Relacionados

---

Documentação Exemplo 1

Documentação Exemplo 2

Especificação Funcional

---

PROC001 EXEMPLO:

Protótipo de Tela:

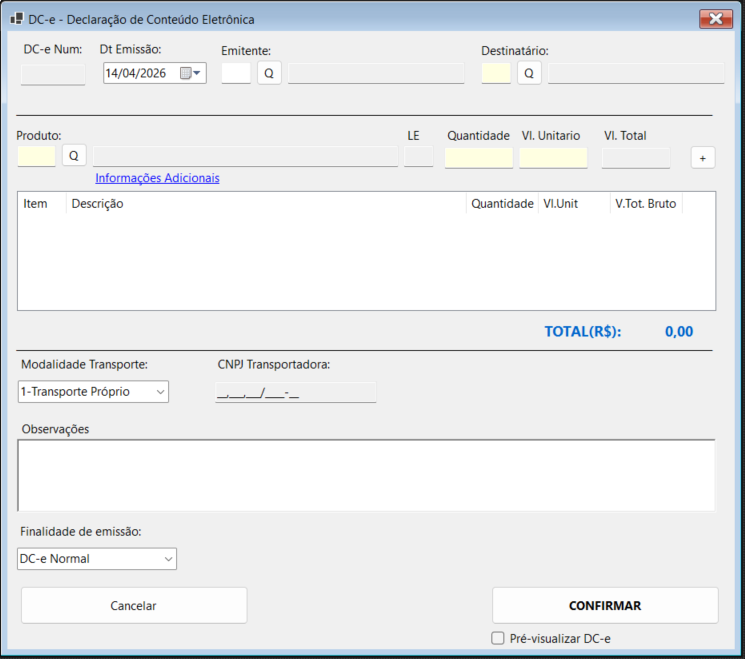

Imagem I - Protótipo de tela para o lançamento de uma nova DC-e.

Imagem II - Informações adicionais do produto.

Descrição dos Campos:

Campo	Tipo	Tamanho	Obrig. ?	Máscara	Observações
DC-e Num	Texto	6	-	-	Apenas visualização.
Data Emissão	DateTimePicker	-	Sim	DD/MM/YYYY	-
Remetente	Texto	-	-	-	-
Q /	Botão	-	-	-	-
Nome Remetente	Texto	-	-	-	Campo sem label a frente do campo remetente, apenas visualização.
Destinatário	Texto	-	Sim	-	-
Q /	Botão	-	-	-	-
Nome Destinatário	Texto	-	-	-	Campo sem label a frente do campo remetente, apenas visualização.
Produto	Texto	-	Sim	-	-
Q /	Botão	-	-	-	-
Nome Produto	Texto	-	-	-	-
LE	Texto	-	Não	-	-
Quantidade	Decimal	11v4	Sim	-	-
Vl. Unitário	Decimal	11v10	Sim	-	-
V. Total	Decimal	13v2	-	-	Apenas visualização.
+ /	Botão	-	-	-	-
Informações Adicionais	LinkLabel	-	-	-	-
Item	Column Header	-	-	-	-
Descrição	Column Header	-	-	-	-
Quantidade	Column Header	-	-	-	-
Vl.Unit	Column Header	-	-	-	-
V.Tot.Bruto	Column Header	-	-	-	-
TOTAL(R$)	Decimal	13v2	-	-	-
Modalidade de Transporte	ComboBox	-	Sim	-	A escolher entre: Transporte Próprio, Correios e Terceiros
CNPJ da Transportadora	Texto	18	-	00.000.000/0000-00	Máscara de CNPJ padrão do sistema
Observações	Texto	5000	-	-	-
Finalidade	ComboBox	-	-	-	A escolher entre: DC-e Normal e Contingência Offline
Cancelar	Botão	-	-	-	-
CONFIRMAR	Botão	-	-	-	-
Pré-visualizar DC-e	CheckBox	-	-	-	-

Regras de Interface:

1. DC-e Num: Campo visual, deve trazer o código da DC-e em banco. Ao abrir a primeira vez ficará como zero, pois é definido após salvar.
2. Data Emissão: Considerar o valor padrão como a data "hoje" do computador.
3. Remetente: Por padrão bloqueado. Campo código do cadastro de clientes. Ao ser digitado o código e apertado 'Enter' o cadastro correspondente deve ser vinculado e o nome do cliente preenchido. Caso seja digitado zero e aperte o 'Enter', deve ser aberta a tela de busca de clientes. Esse campo somente será desbloqueado quando o tipo de emissor mencionado no PROC001 - Criação das configurações associadas for "Transportadora".
   1. Q / : Deve abrir a tela de busca de clientes.
4. Destinatário: Campo código do cadastro de clientes. Ao ser digitado o código e apertado 'Enter' o cadastro correspondente deve ser vinculado e o nome do cliente preenchido. Caso seja digitado zero e aperte o 'Enter', deve ser aberta a tela de busca de clientes.

   1. Q / : Deve abrir a tela de busca de clientes.
5. Produto: Campo código do cadastro de produtos. Ao ser digitado o código e apertado 'Enter' o cadastro correspondente deve ser vinculado e a descrição do produto preenchida. Caso seja digitado zero e aperte o 'Enter', deve ser aberta a tela de busca de produtos.
   1. 1. Q / : Deve abrir a tela de busca de produtos.
      2. Caso o produto seja do tipo estoque Grade, Lote e Validade
6. Informações Adicionais : o clique no Link deve realizar a abertura da dialog para inserção de informações complementares sobre o produto específico. O tamanho do campo é de 500 caracteres e a informação só a é salva com o clique no botão "Salvar". (Imagem II)
7. LE: Por padrão bloqueado. Campo referente ao Local de Estoque, deve ser liberado caso esteja configurado no sistema o uso de Local de Estoque.
8. Tipos de Estoque: Os controles de tipo de estoque como Validade, Grade, N. Serie, Arma devem aparecer logo abaixo da descrição do produto para o preenchimento do usuário. Comportamento padrão do sistema.



9. Valor Unitario: Com o foco no valor do valor unitario, ao apertar "Enter" no teclado deve ser feitas as validações para a inserção do produto. Caso algum campo não esteja preenchido, exibir uma mensagem de aviso. Exemplo: "Erro! verifique o preenchimento dos campos obrigatórios." Caso todos os campos obrigatórios estejam preenchidos, o produto deve inserido na grid de listagem de produtos inseridos.
10. Valor Total: Campo desabilitado por padrão. Realiza o calculo da Quantidade * Valor Unitário em tela.
11. Inserir: o botão inserir deve realizar a validação dos campos obrigatórios para a inserção de um produto. Caso algum campo não esteja preenchido, exibir uma mensagem de aviso. Exemplo: "Erro! verifique o preenchimento dos campos obrigatórios." Caso todos os campos obrigatórios estejam preenchidos, o produto deve inserido na grid de listagem de produtos inseridos.
12. Listagem:
    1. Editar: Ao dar duplo-clique no item inserido na listagem, o item deve voltar para edição nos campos de preenchimento.
    2. Excluir: A ação para deletar um registro inserido na listagem é na ação da tecla 'Delete' no teclado.
13. Label TOTAL(R$): Deve representar a soma dos valores totais de todos os itens inseridos na listagem.
14. Modalidade de Transporte: valor padrão: Transporte Próprio.
15. CNPJ da Transportadora: campo desabilitado por padrão. Deve estar habilitado somente quando  a modalidade de transporte selecionada for "Terceiros".
16. Finalidade de Emissão: Por padrão deve ser "DC-e Normal"
17. Cancelar: O clique no botão "Cancelar" deve finalizar tela.
18. Confirmar: deve validar os campos de preenchimento obrigatório e caso um ou mais campos não estejam preenchidos, deve exibir uma mensagem de erro. Exemplo "Erro! verifique o preenchimento dos campos obrigatórios.". Caso a DC-e possa ser salva, exibir a mensagem "DCE salvo com código {código da DC-e}".

Regras de Negócio:

Questões Técnicas:

1. Deverão ser criadas novas tabelas no banco de dados para armazenamento das novas informações.

CREATE TABLE dce (
  id AUTOINCREMENT PRIMARY KEY,
  criacaoHorario LONG NOT NULL,
  criacaoUsuario LONG NOT NULL,
  data LONG NOT NULL,
  ultimoHorario LONG,
  ultimoUsuario LONG,
  usuarioId LONG NOT NULL,
  empresaId INTEGER,
  responsavelEmissao BYTE,
  destinatarioId INTEGER,
  emitenteId INTEGER,
  valorTotal DECIMAL(13,2),
  valorTotalLiquido DECIMAL(13,2),
  modalidadeTransporte BYTE NOT NULL,
  cnpjTerceiros TEXT(18),
  observacao MEMO,
  DCe_stAssinado YESNO NOT NULL,
  DCe_stAutorizado YESNO NOT NULL,
  DCe_stCancelado YESNO NOT NULL,
  DCe_stEnviado YESNO NOT NULL,
  DCe_stValidado YESNO NOT NULL,
  ambiente TEXT(255),
  cDV LONG NOT NULL,
  cMDFe LONG NOT NULL,
  caminhoArquivoXML TEXT(255),
  chaveAcesso TEXT(255),
  chaveConf TEXT(255),
  modelo LONG NOT NULL,
  numeroDCe LONG NOT NULL,
  procEmi LONG NOT NULL,
  protAutoriza TEXT(255),
  serie LONG NOT NULL,
  tpEmis LONG NOT NULL,
  tpEmit LONG NOT NULL,
  ufEmit TEXT(255),
  verProc TEXT(255),
  geradoEstoque YESNO NOT NULL,
  cteVinculado TEXT(255),

  CONSTRAINT fk_dce_destinatario
    FOREIGN KEY (destinatarioId) REFERENCES Cad_Cliente (Codigo),

  CONSTRAINT fk_dce_emitente
    FOREIGN KEY (emitenteId) REFERENCES Cad_Cliente (Codigo)
);

CREATE TABLE dceitem (
  id AUTOINCREMENT PRIMARY KEY,
  criacaoHorario LONG NOT NULL,
  criacaoUsuario LONG NOT NULL,
  ultimoHorario LONG,
  ultimoUsuario LONG,
  informacoesAdicionais TEXT(500),
  quant DECIMAL(19,10) NOT NULL,
  vlTotal DECIMAL(19,2),
  vlTotalLiq DECIMAL(19,2),
  vlUnit DECIMAL(19,10) NOT NULL,
  produtoId INTEGER NOT NULL,
  nomeProduto TEXT(120) NOT NULL,
  dceId INTEGER NOT NULL,
  gradeId INTEGER,
  tabelaPreco TEXT(100),
  valorCusto DECIMAL(19,4) NOT NULL,
  tipovariacao TEXT(255),
  variacaoEstoque LONG NOT NULL,

  CONSTRAINT fk_dceitem_dce
    FOREIGN KEY (dceId) REFERENCES dce (id),

  CONSTRAINT fk_dceitem_produto
    FOREIGN KEY (produtoId) REFERENCES Estoque_Itens (Codigo)
);
