PROC006.1 - Ajustes em Preenchimentos em Tela

	Projeto/Sistema: GERENCIAMENTO DE PROJETOS	Versão do Template: 1.2
	Processo: PROC006.1 - Ajustes em Preenchimentos em Tela	Versão do Documento: 1.0
	Responsável(eis):  -	Data:  05/01/2026

1. Introdução

Este processo visa exemplificar a documentação padrão

2. Processo (adicionar fluxograma exemplo)



I - Fluxograma Exemplo



Processo	Envolvidos	Dados de Entrada	Dados de Saída
Processo	N/A	N/A	N/A

Processos Relacionados

---

Documentação Exemplo 1

Documentação Exemplo 2

Especificação Funcional

---

PROC001 EXEMPLO:

Protótipo de Tela:

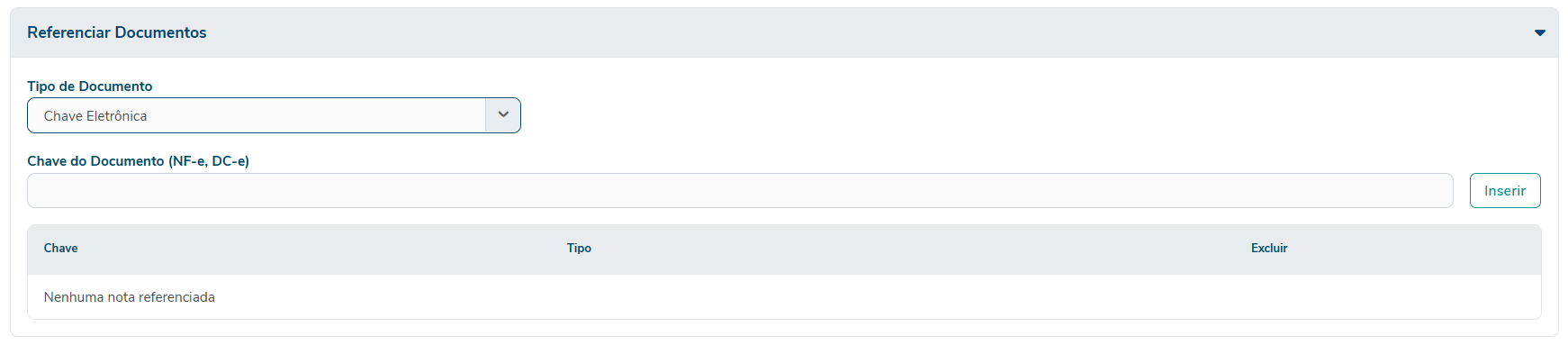

Imagem I - Chave Eletrônica Referenciada

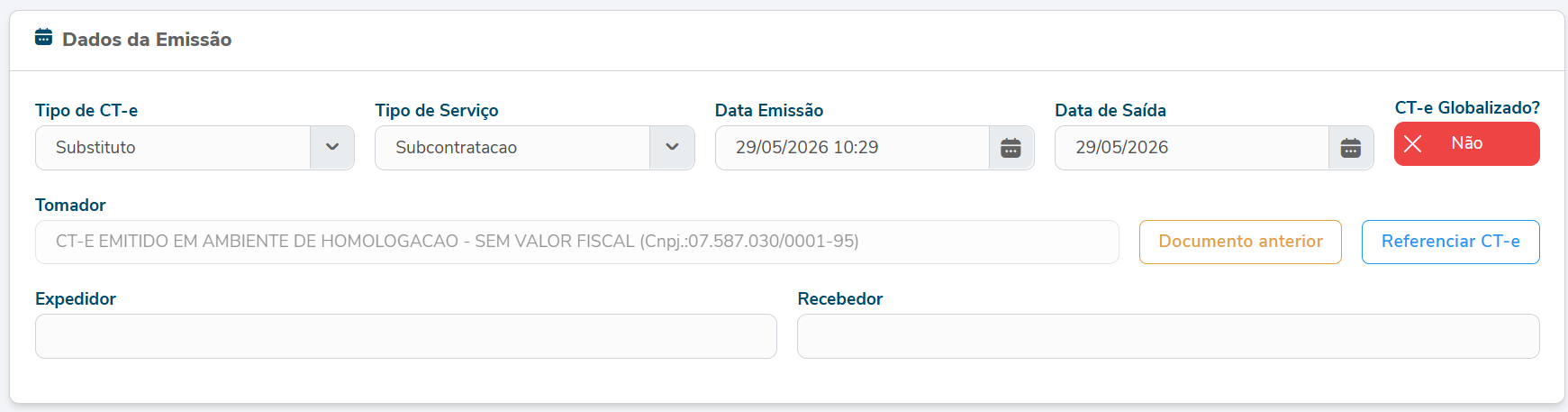

Imagem II - Opções "Documento anterior" e "Referenciar CT-e"

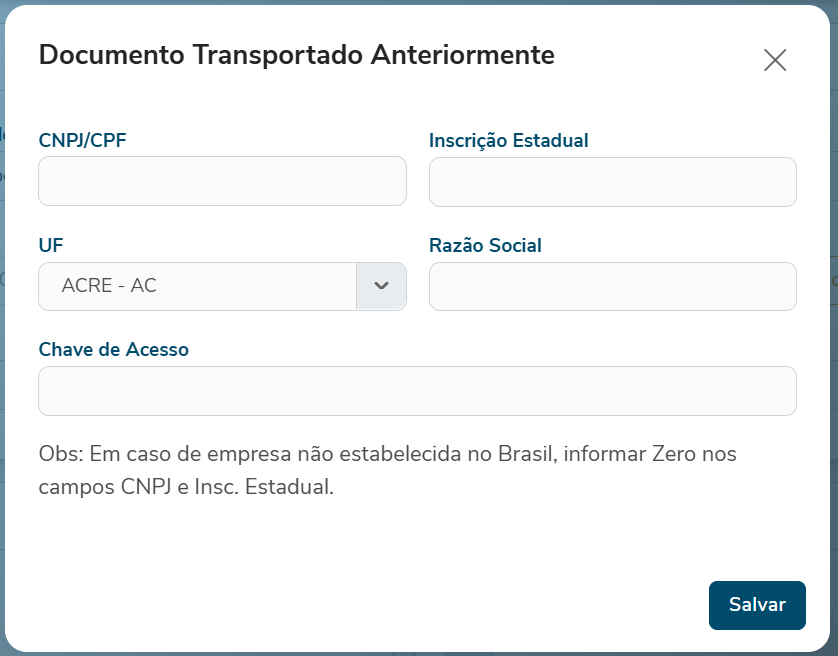

Imagem III - Documento anterior

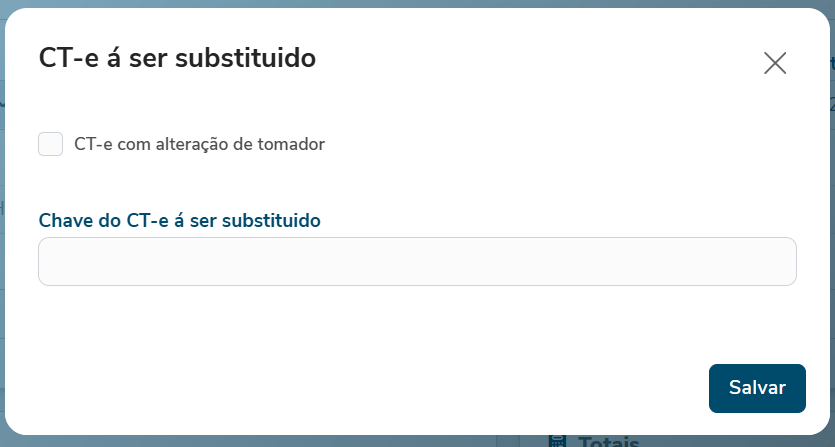

Imagem IV - Referenciar CT-e

Descrição dos Campos:

Campo	Tipo	Tamanho	Obrig. ?	Máscara	Observações
Card "Dados do CT-e"
Referenciar Documentos	Texto	44	-	-	-
Dialog Documento anterior
CNPJ/CPF	Texto	14	-	-	-
Chave de Acesso	Texto	44	-	-	-
Dialog Referenciar CT-e
Chave do CT-e á ser substituido	Texto	44	-	-	-

Regras de Interface:

1. Referenciar Documentos - Chave Nota e CTe: Deve ser alterado para permitir o uso de alfanumérico. Atualmente existe tratamento para limpar a chave caso existam valores incorretos para a validação atual. Manter normalização para remoção de espaços e caracteres especiais. Normalizar para caixa alta as letras inseridas.
2. CNPJ/CPF: Conferir validação do campo para aceitar alfanumérico. Reaproveitar validações do PROC001 - Núcleo de validação de formatação de CNPJ

2.1. Normalização: Deve ser tratado para deixar todas as letras em caixa alta(maiúsculo) visando a padronização da informação

Regras de Negócio:

1. Chave Nota (Ref NF-e): A chave de acesso passa por validação de DV. Manter a validação de chave vazia e 44 digitos. O tratamento para caixa maior visa manter a validação do DV.

1.1. Mapeamento de valores para o cálculo (ASCII menos 48): Cada caractere da chave entra no cálculo do DV com seu valor ASCII menos 48: dígitos '0' a '9' valem 0 a 9 (como sempre); letras 'A' a 'Z' valem 17 a 42 ('A'=17, 'B'=18, 'C'=19, 'D'=20, 'E'=21, ..., 'Z'=42). O salto entre '9' (valor 9) e 'A' (valor 17) é por causa dos caracteres ASCII entre eles (':;<=>?@') que não são usados.

1.2. Cálculo do DV (algoritmo mantido): O DV é calculado por módulo 11 sobre os 43 caracteres anteriores, lendo da direita para a esquerda, multiplicando cada caractere por pesos cíclicos 2, 3, 4, 5, 6, 7, 8, 9, 2, 3, 4... Soma-se tudo, calcula o resto da divisão por 11. Se o resto for 0 ou 1, DV = 0; senão DV = 11 - resto. O resultado é sempre um dígito de 0 a 9, o DV NUNCA é letra.

1.3 O calculo do DV chave de acesso deverá ser feito considerando o valor ASCII das letras do CNPJ contidos na chave, ATUALMENTE O SISTEMA JÁ APLICARIA ESSE ALGORITMO.
Exemplo de chave:

CHAVE ALFANUMÉRICA: 35260712ABC34501DE3555001000000123112345678
Bloco	Tam	Valor	Significado
cUF	2	35	São Paulo
AAMM	4	2607	Julho/2026
CNPJ emitente	14	12ABC34501DE35	CNPJ alfanumérico (sem pontuação, em maiúsculas)
mod	2	55	NF-e
série	3	001	Série 1 (preenchida com zeros à esquerda)
nNF	9	000000123	Nota nº 123 (zeros à esquerda)
tpEmis	1	1	Emissão normal
cNF	8	12345678	Código numérico aleatório da nota

1.3.1 Aplicado pesos cíclicos 2,3,4,5,6,7,8,9,2,3,4,5,6,7,8,9... da direita para a esquerda.

1.3.2 Soma dos produtos (por blocos para conferência):

• • • • • Posições 1–8 (cUF + AAMM + parte do CNPJ): 12+15+4+54+0+49+6+10 = 150
        • Posições 9–16 (CNPJ — bloco com A B C): 68+54+38+27+32+35+0+5 = 259
        • Posições 17–24 (CNPJ D E + mod + série + início nNF): 80+63+6+45+40+35+0+0 = 269
        • Posições 25–32 (nNF): 4+0+0+0+0+0+0+5 = 9
        • Posições 33–40 (tpEmis + parte do cNF): 8+9+2+9+16+21+24+25 = 114
        • Posições 41–43 (final do cNF): 24+21+16 = 61
        • Total = 862
        • Aplicado módulo 11 = 862 / 11 = 78  (resto 4,  porque 78 x 11  = 858 e 862 - 858 = 4).
        • Resto = 4
        • Como o resto foi acima de 1, DV = 11-4=7.
